Bateria do bojlera na drewno z kompletem natryskowym 100 mm rozstaw króćców ,chrom Wittigsthal

Bateria do bojlera na drewno z kompletem natryskowym ,

chrom Wittigsthal

100mm rozstaw króćców

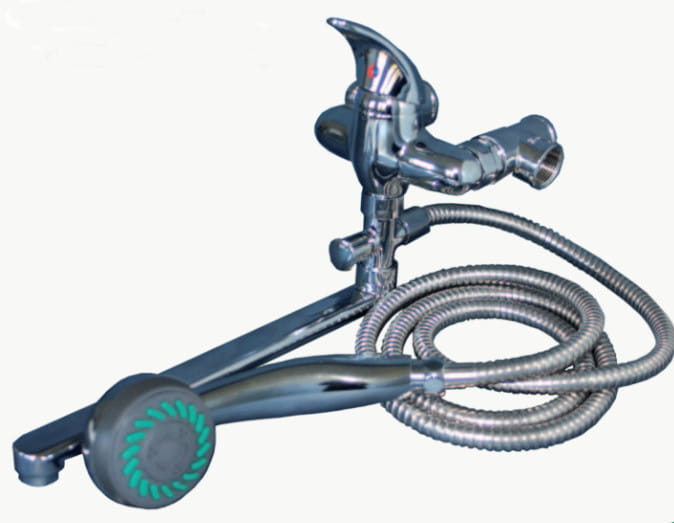

Kran mieszający do bojlerów ciśnieniowych :

Z100 i ZW100 chromowany, łącznie z wężem

- chromowany

- łącznie z wężem prysznicowym, słuchawka prysznicowa

-rozetki  z podwójny nypel (3/4")

100 mm - rozstaw

• zawiera baterię mieszającą, wąż prysznicowy 1250 mm, prysznic ręczny

 Ta bateria mieszająca jest idealna do odpornych na ciśnienie modeli Z100 i ZW100 firmy Wittigsthal. Stylowo chromowany i dostarczany w kompletnym zestawie z główką prysznicową i wężem prysznicowym, nic nie stoi na przeszkodzie bezpośredniemu podłączeniu. Model odporny na ciśnienie ma rozstaw osi 100 mm i trójniki z podwójnymi nyplami (3/4”).

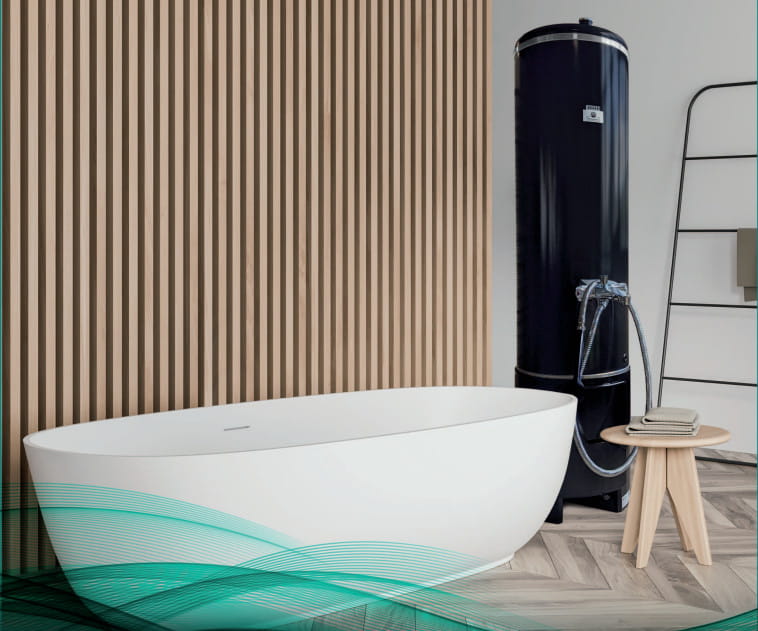

Czy kiedykolwiek doświadczyłeś sytuacji, w których nie było prądu i dotarłeś do drzwi mieszkania przemoczony i na wpół zmarznięty, a potem Ciesz się, kiedy nadal możesz się kąpać bez naszego współczesnego świata.Twoja babcia będzie mogła to potwierdzić. Bezciśnieniowy podgrzewacz wody jest ogrzewany węglem lub drewnem opałowym. Służy nie tylko do produkcji ciepłej wody użytkowej, ale również do ogrzewania pomieszczeń.

-------------

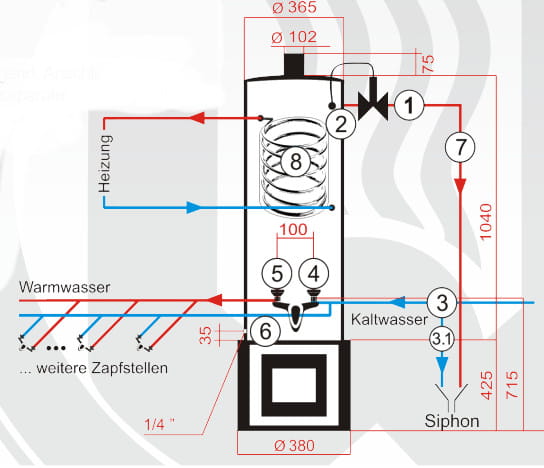

1. Termiczne zabezpieczenie spustu STS 20 • zapobiega zagotowaniu się wody w zbiorniku poprzez automatyczne uzupełnianie zimnej wody; Odpływ ciepłej wody odbywa się poprzez rurę spustową (7) wykonaną przez inwestora do syfonu • Podczas montażu termicznego zabezpieczenia odpływu należy zwrócić uwagę na kierunek strzałki – strzałka musi być skierowana na zewnątrz! • Podłącz dostarczony przez inwestora przewód odpływowy (7) do (1) za pomocą 3/4” IT • UWAGA - Gorąca woda może wyciekać z termicznego zabezpieczenia odpływu!

2. Czujnik temperatury

3. Zawór nadmiarowy ciśnienia ze zintegrowanym zaworem zwrotnym • Montaż na rurze doprowadzającej zimną wodę w kierunku przepływu • podczas ogrzewania wypływa niewielka ilość wody; skierować je do znajdującego się na miejscu pojemnika lub syfonu; • W razie potrzeby podłączyć dostarczony przez inwestora wąż spustowy nadciśnienia o średnicy wewnętrznej 12 mm (nie wchodzi w zakres dostawy) do węża spustowego nadciśnienia. Podłączyć zawór ciśnieniowy

4. Zimno 5. Na 1 lub więcej dotknięć • z baterią mieszającą na grzejniku wannowym, 1 kran: - zamontować trójniki na przyłączach zimnej i ciepłej wody (3/4”) (nie wchodzą w zakres dostawy); - Podłączyć baterię mieszającą do trójnika z przodu - Zamontować przyłącze zaworu bezpieczeństwa po prawej stronie, a następnie przyłącze zimnej wody - Zamknąć lewe przyłącze z boku zaślepką (alternatywne przyłącze ciepłej wody na dodatkowe krany) • z kranem na grzejniku wannowym, kilkoma kranami: jak poprzednio, ale... - Rozprowadzić przyłącze zimnej wody za zaworem bezpieczeństwa na trójniku do innych punktów poboru - Zdjąć przyłącze ciepłej wody z trójnika i rozprowadzić je do innych kranów - Połączyć baterie mieszające (nie wchodzą w zakres dostawy) z innymi punktami poboru • bez baterii, 1 kran: - Za ciśnieniowym zaworem bezpieczeństwa zamontować przyłącze zimnej wody na złączu 3/4” (4). - Zamontować przyłącze kranu bezpośrednio na przyłączu 3/4” (5). - W tym wariancie nie ma mieszania temperatury wody, poboru objętości np. ponad Wyregulować dostarczony przez inwestora zawór na przewodzie ciepłej wody • bez baterii na grzejniku wannowym, kilka punktów poboru: jak poprzednio, ale... - z rozdzielaczem na miejscu do podłączenia ciepłej i zimnej wody - Podłączyć baterię mieszającą do wszystkich punktów poboru

6. Zawór spustowy

7. Linia spustowa

8. Wymiennik ciepła, wewnętrzny, przyłącze ¾”.

• do przygotowania ciepłej wody z oddzielnego systemu grzewczego

• do podłączenia grzejnika grzejnikowego (wymagana pompa)
