Pompa obiegowa MAXO 40/0,5-12-R7 , 5 LAT GWARANCJI

Elektroniczna pompa obiegowa

Dane techniczne Stopień ochrony (IP): IPX4D

Częstotliwość: 50/60 Hz

Temperatura otoczenia: -10-40

Maks. ciśnienie robocze: 10

Materiał korpusu pompy: Żeliwo

Gatunek materiału korpusu pompy: Żeliwo GG 25 (GJL-250)

Średnica normatywna przyłącza od strony zasilającej: DN 40

Maksymalna wysokość podnoszenia: 13.97

Liczba faz: 1

Przyłącze od strony zasilającej: Kołnierz

Średnica przyłącza od strony tłocznej: 40

Pobór mocy silnika (P1): 0.57

Prąd znamionowy: 2.49

Klasa izolacji wg IEC: F

Średnica normatywna przyłącza od strony tłocznej: DN 40

Materiał wirnika: Polipropylen (PP)

Regulacja obrotów silnika: Wbudowany

Wskaźnik efektywności energetycznej (EEI): 0.17

Pobór mocy przez pompę (solpump): 570

Pobór mocy przez pompę w trybie czuwania (solstandbypump): 10

Maksymalna wydajność (natężenie przepływu): 27

Bezpotencjałowy zestyk przełączający: tak

Podwójna pompa: nie Średnia temperatura (praca ciągła) [°C]: -10-90

Zakres napięcia znamionowego: 230-230

Przepływ nominalny (BEP) [m³/h]: 14.16

Kształt końcówki: Okrągły

Z interfejsem komunikacyjnym RS-485: tak

Obsługa protokołu KNX: nie

Obsługa protokołu PROFINET IO: nie

Standard komunikacji bezprzewodowej 2G / 3G / 4G: nie

Standard komunikacji bezprzewodowej Bluetooth: tak

Standard komunikacji bezprzewodowej WLAN 802.11: nie

Gatunek materiału wirnika: PP-GF

Z interfejsem komunikacyjnym RS-232: nie

Obsługa protokołu PROFIBUS: nie

Obsługa protokołu EtherNet/IP: nie

WYPRODUKOWANO W UE

Firma Wilo Polska - producent pomp i systemów pompowych do instalacji grzewczych, chłodniczych, klimatyzacyjnych i sanitarnych .

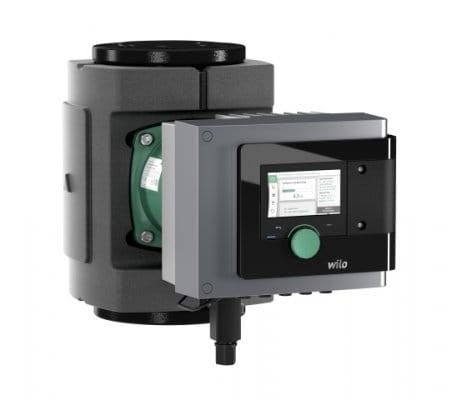

 Inteligentna pompa Premium Wilo-Stratos MAXO-R7 - Pompa bezdławnicowa Inline o najwyższej sprawności z silnikiem EC i elektronicznym dopasowaniem wydajności. Stosowanie dla wody ciepłej, zimnej oraz mieszanki wody i glikolu. Współczynnik sprawności energetycznej (EEI) w zależności od typu pompy ≤ 0,17 i ≤ 0,19.

Rodzaje regulacji:

Stałe, automatyczne dostosowanie mocy do wymagań instalacji bez wprowadzania wartości zadanych Wilo-Dynamic Adapt plus (ustawienie fabryczne). Oszczędność zużycia energii do 20 % w porównaniu z trybem regulacji dp-v.

Stała temperatura (T-const.)

Stała temperatura różnicowa (dT-const.)

Dostosowana do zapotrzebowania optymalizacja przepływu obrotowego pompy zasilającej poprzez połączenie i komunikację z kilkoma pompami (Multi-Flow Adaptation).

Stały przepływ (Q-const.) Regulacja różnicy ciśnień dp-c w punkcie oddalonym w rurociągu (regulacja punktu błędnego)

Stała różnica ciśnień (dp-c)

Zmienna różnica ciśnień (dp-v) z opcją nominalnego wprowadzania punktu pracy

Stała prędkość obrotowa (n-const.) Zdefiniowana przez użytkownika regulacja PID

Funkcje:

Rejestracja ilości ciepła

Rejestracja ilości zimna

Automatyczne wyłączanie w przypadku rozpoznania w pompie przepływu zerowego (No-Flow Stop) Przełączanie pomiędzy trybem grzania i chłodzenia (automatycznie, zewnętrznie lub manualnie) (automatycznie, możliwe z czujnikiem temperatury Stratos MAXO)

Nastawne ograniczenie przepływu przez funkcję Q-Limit (Qmin. i Qmax.)

Rodzaj pracy pomp podwójnych: Optymalizowana sprawnościowo praca z dołączaniem dla dp-c i dp-v, tryb pracy podstawowej / tryb pracy z rezerwą

Zapisywanie i przywracania skonfigurowanych ustawień pompy (3 punkty przywrócenia ustawień) Sygnalizacja awarii / ostrzeżenia w formie tekstu wraz z pomocą

Funkcja odpowietrzania do automatycznego odpowietrzania komory wirnika

Automatyczna praca z obniżeniem nocnym (możliwa z czujnikiem temperatury Wilo-Stratos MAXO) Automatyczna funkcje nieblokowania i wbudowane pełne zabezpieczenie silnika Wykrywanie pracy na sucho

Wskazanie:

Rodzaj regulacji

Wartość zadana

Przepływ

Temperatura (możliwa z czujnikiem temperatury Stratos MAXO)

Pobór mocy

Zużycie prądu

Czynniki wywierające aktywny wpływ (np. STOP, No-Flow Stop)

Wersja:

2 konfigurowane wejścia analogowe: 0 - 10 V, 2 - 10 V, 0 - 20 mA, 4 - 20 mA i standardowe PT1000; zasilanie elektryczne z +24 V DC

2 konfigurowalne wejścia cyfrowe (Ext. Off, Ext. Min, Ext. Max, ogrzewanie / chłodzenie, możliwość ręcznego przesterowania (automatyka budynku sparowana), blokada obsługi (blokada klawiszy i ochrona konfiguracji pilotów))

2 konfigurowane przekaźniki do sygnalizacji komunikatów pracy i sygnalizacji awarii

Gniazdo modułów CIF Wilo z interfejsami do automatyki budynku (opcjonalne wyposażenie dodatkowe: moduły CIF Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, , PLR,CANopen)

Wilo Net jako system magistrali Wilo do komunikacja produktów Wilo między sobą np. Multi-Flow Adaptation; Pompa podwójna i Wilo-Smart Gateway

Automatyczny tryb awaryjny w sytuacjach wyjątkowych (zdefiniowana prędkość obrotowa pompy) np. w przypadku gdy nastąpi wyłączenie komunikacji za pomocą magistrali lub wartości czujników

Graficzny wyświetlacz kolorowy (4,3 cala) z obsługą poprzez moduł obsługi ręcznej za pomocą jednego przycisku

Odczytywanie i ustawianie danych pracy oraz np. sporządzanie protokołu z uruchomienia za pośrednictwem interfejsu

Bluetooth (bez innego wyposażenia dodatkowego) przy użyciu aplikacji Wilo-Assistant

Zarządzanie pracą pomp podwójnych zintegrowane (pompy podwójne są okablowane), przy stosowaniu 2 pomp pojedynczych jako jednostki pompy podwójnej, połączenie Wilo Net

Możliwość rozpoznania przerwania przewodu w przypadku sygnału analogowego (w połączeniu z 2 - 10 V lub 4 - 20 mA)

Ustawienie na zewnątrz z ochroną przed czynnikami klimatycznymi zgodnie z instrukcją montażu i obsługi

Data i godzina ustawione seryjnie

Pokrywy izolacji termicznej do zastosowania w instalacjach grzewczych

Zakres dostawy

Pompa

Zoptymalizowany Wilo-Konektor do wszystkich wielkości

2x dławiki przewodu M16 x 1,5

2x uszczelki

Pokrywy izolacji termicznej

Kompaktowa instrukcja montażu i obsługi.

Opcjonalne wyposażenie dodatkowe:

Izolacja chłodnicza ClimaForm zapobiegająca powstawaniu kondensatu

Moduł CIF: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen

PT 1000 (B) czujniki orurowania (dla wody użytkowej)

PT 1000 (AA) przetwornik do montażu w tulei zanurzeniowej

Czujnik różnicy ciśnień Smart-Gateway

Czujnik temperatury

Stratos MAXO (może być doposażony w celu rejestracji i wyświetlania temperatury przetłaczanej cieczy oraz wykorzystania trybów regulacji ze sterowaniem temperatury T-const., dT-const.)

Dane eksploatacyjne temperatura przetłaczanej cieczy:

-10 oC temperatura otoczenia: -10 oC Maks. ciśnienie robocze: 10 bar Minimalna wysokość dopływu dla 50 oC: 5 m Minimalna wysokość dopływu dla 95 oC: 12 m Minimalna wysokość dopływu dla 110 oC: 18 m

Dane silnika

Współczynnik sprawności energetycznej (EEI): 0.17 Generowanie zakłóceń: EN 61800-3;2004+A1;2012 / środowisko mieszkalne (C1) Odporność na zakłócenia: EN 61800-3;2004+A1;2012 / środowisko przemysłowe (C2) Pobór mocy: 570 Prędkość obrotowa min.: 650 Obroty / min Prędkość obrotowa maks.: 3600 Obroty / min Materiały Korpus pompy: Cast iron Wirnik: PPS-GF40 Wał: 1.4028, DLC-coated

Materiał łożysk:

Carbon, antimony-impregnated

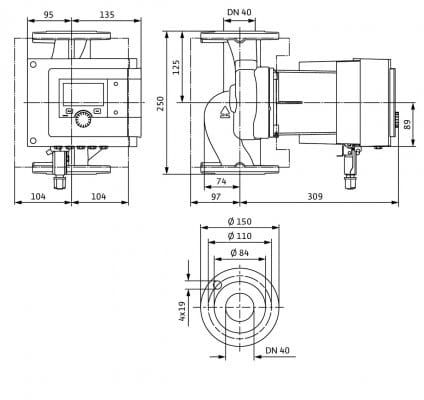

Wymiary montażowe

Przyłącze po stronie ssawnej: DN 40

Przyłącze po stronie tłocznej: DN 40

Długość montażowa: 250 mm

Informacje na temat umiejscowienia zamówień

Nazwa produktu: Stratos MAXO 40/0,5-12 PN6/10-R7

Masa netto ok.: 16.4 kg Numer artykułu: 2217951
