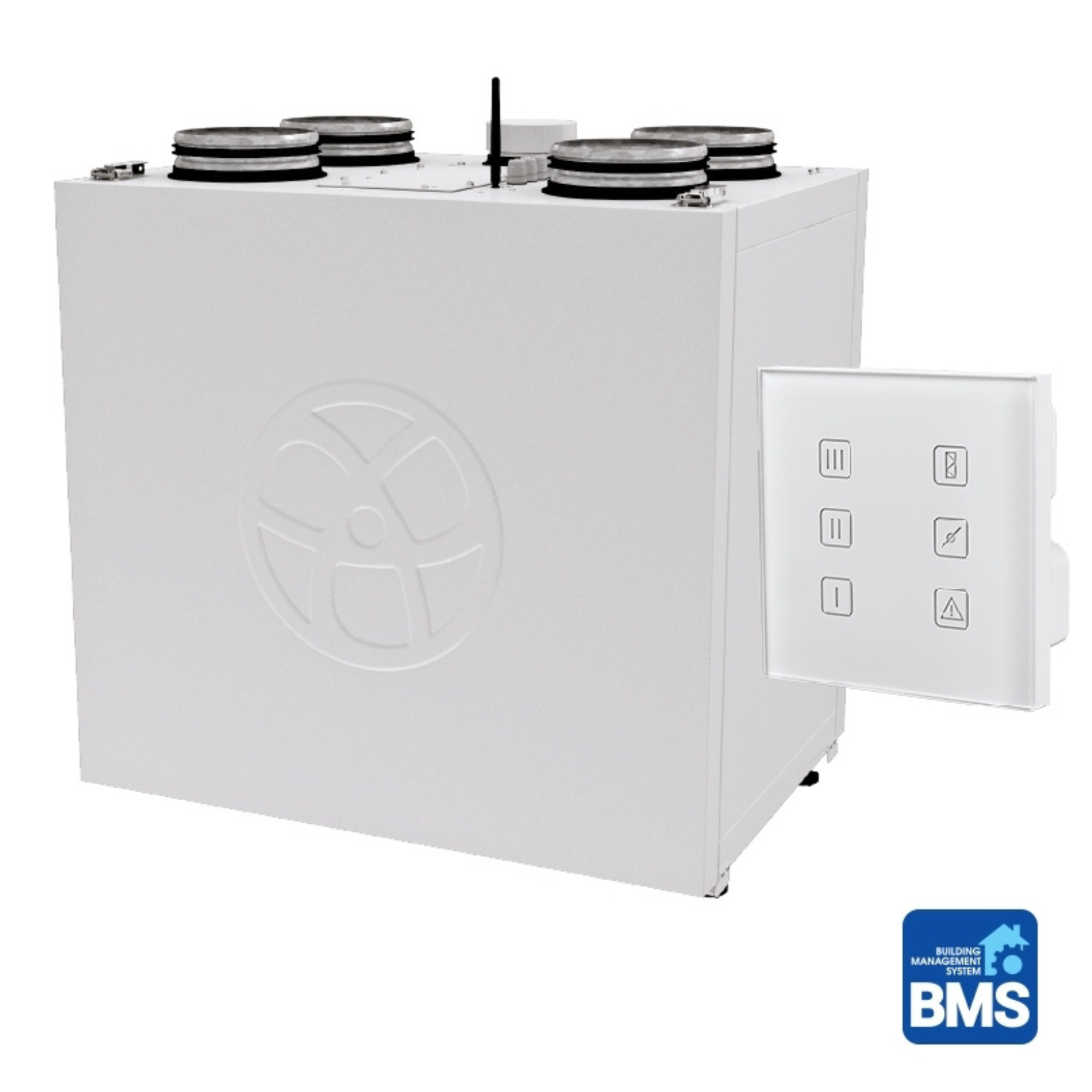

Rekuperator z odzyskiem ciepła 180m3/h entalpiczny, KOMFORT EC SB160-E S22 ENTALMIC

Rekuperator z odzyskiem ciepła 180m3/h entalpiczny, KOMFORT EC SB160-E S22 ENTALMIC

CECHY

• Centrale wentylacyjne zapewniające energooszczędną wentylację nawiewną i wywiewną w mieszkaniach, domach, domkach i innych pomieszczeniach.
• Odzysk ciepła i wilgoci minimalizuje straty ciepła wentylacyjnego w sezonie zimowym i zmniejsza obciążenie klimatyzatora w sezonie gorącym.
• Kontrolowana wymiana powietrza w celu stworzenia najlepszego mikroklimatu w pomieszczeniu.
• Kompatybilny z okrągłymi kanałami powietrznymi Ø125, 160 lub 200 mm.



  DANE TECHNICZNE

• Napięcie 220-240 V
• Częstotliwość 50/60 Hz
• Prąd 0,4 A
• Moc 51 W
• Obr./min 3770 min-1
• Maksymalny przepływ powietrza 180 m³/h
• Maksymalny przepływ powietrza 50 l/s
• Poziom ciśnienia akustycznego w odległości 3 m 24 dBА
• Temperatura transportowanego powietrza -25...+40 °С
• Izolacja 20 mm wełna mineralna mm
• Filtr wyciągowy G4 -
• Filtr nawiewny F7 (opcja: G4) -
• Sprawność odzysku ciepła 88...98 %
• Silnik EC tak -
• Typ wymiennika ciepła przeciwprądowy -
• Materiał wymiennika ciepła polistyren -
• Średnica podłączonego kanału powietrznego 125 mm
• Waga 44 kg
• Materiał obudowy stal powlekana polimerem -
• Klasa SEC A -
• Montaż montaż ścienny, montaż podłogowy -
• ErP 2016, 2018 -

DESIGN

• Obudowa wykonana jest z dwuwarstwowych paneli stalowych pokrytych polimerem, wypełnionych od wewnątrz warstwą wełny mineralnej.
• Króćce znajdują się na górze urządzenia i są uszczelnione gumą w celu zapewnienia szczelnego połączenia z kanałami powietrznymi.
• W zależności od modelu urządzenia, urządzenia mogą być wyposażone w zawiasowy panel serwisowy, umożliwiający wygodny dostęp w celu przeprowadzenia czynności konserwacyjnych, lub w oddzielne drzwi umożliwiające szybki dostęp do filtrów KOMFORT EC S(B)250(-E) S11.

WENTYLATORY

• Jednostki są wyposażone w wysokowydajne silniki EC z zewnętrznym wirnikiem i wirnikiem odśrodkowym z łopatkami wygiętymi do tyłu.
• Silniki EC mają najlepszy stosunek zużycia energii do wydajności powietrza i spełniają najnowsze wymagania dotyczące oszczędzania energii i wysokowydajnej wentylacji.
• Silniki EC charakteryzują się wysoką wydajnością, niskim poziomem hałasu i optymalną kontrolą w całym zakresie prędkości.
• Wirniki są dynamicznie wyważane.

FILTRACJA POWIETRZA

• Dwa wbudowane filtry G4 i F7 zapewniają skuteczną filtrację powietrza nawiewanego. Filtr G4 służy do filtracji powietrza wywiewanego.
• Powietrze nawiewane w jednostkach KOMFORT EC S(B)250 jest oczyszczane przez filtry G4 i F7. Filtr G4 służy do oczyszczania powietrza wywiewanego.

ODZYSK CIEPŁA

• Jednostka KOMFORT EC S(B) ... S11 jest wyposażona w płytowy przeciwprądowy wymiennik ciepła z polistyrenu do odzysku ciepła. W jednostce skropliny są zbierane i odprowadzane do tacy ociekowej pod wymiennikiem ciepła.
• Jednostka KOMFORT EC S(B)-E ... S11 jest wyposażona w płytowy przeciwprądowy wymiennik ciepła entalpiczny do odzysku energii (ciepła i wilgoci). Dzięki odzyskowi wilgoci skropliny nie są generowane w entalpicznym wymienniku ciepła.
• Przepływy powietrza są całkowicie oddzielone w wymienniku ciepła. Dzięki temu zapachy i zanieczyszczenia nie są przenoszone z powietrza wywiewanego do powietrza nawiewanego.
• Odzysk ciepła opiera się na przenoszeniu ciepła i/lub wilgoci przez płyty wymiennika ciepła. W sezonie zimowym powietrze nawiewane jest ogrzewane w wymienniku ciepła poprzez przenoszenie energii cieplnej ciepłego i wilgotnego powietrza wywiewanego do zimnego świeżego powietrza. Odzysk ciepła minimalizuje odpowiednio straty ciepła wentylacyjnego i koszty ogrzewania.
• W sezonie ciepłym wymiennik ciepła wykonuje odwrócenie, a powietrze wlotowe jest chłodzone w wymienniku ciepła przez chłodne powietrze wywiewane. To zmniejsza obciążenie operacyjne klimatyzatorów i oszczędza energię elektryczną.
• Gdy różnica temperatur wewnątrz i na zewnątrz jest nieznaczna, odzysk ciepła nie jest uzasadniony. W takim przypadku wymiennik ciepła można tymczasowo wymienić na blok letni na sezon ciepły (dostępny jako specjalnie zamawiany dodatek).

OCHRONA PRZED ZAMARZANIEM

Zintegrowana automatyczna ochrona przed zamarzaniem służy do zapobiegania zamarzaniu wymiennika ciepła w sezonie zimnym. Wentylator nawiewny wyłącza się zgodnie z czujnikiem temperatury, aby ogrzać wymiennik ciepła powietrzem wywiewanym. Następnie włącza się wentylator nawiewny, a urządzenie kontynuuje pracę w trybie standardowym.

STEROWANIE

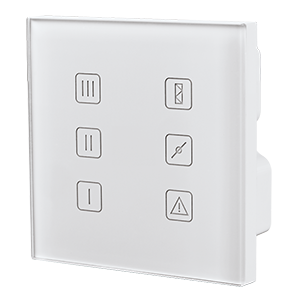

Jednostki zawierają zintegrowany system sterowania z panelem sterowania S11 montowanym na ścianie z wyświetlaczem LCD.

• Funkcje automatyki S11:
• Aktywowanie/dezaktywowanie jednostki.
• Ustawianie wymaganej prędkości wentylatora nawiewnego i wyciągowego do sterowania przepływem powietrza w jednostce. Każda prędkość jest indywidualnie regulowana podczas konfiguracji.
• Otwieranie/zamykanie przepustnicy obejściowej w celu wentylacji latem.
• Ustawianie i utrzymywanie temperatury powietrza w pomieszczeniu lub kanale.
• Włączanie/wyłączanie timera i regulacja działania timera.
• Ustawianie dziennego i tygodniowego harmonogramu pracy jednostki.
• Sterowanie pracą na podstawie informacji zwrotnej z czujnika wilgotności kanału FS1 (zamawianego osobno) lub z czujnika wilgotności w panelu sterowania.
• Sygnał zatkania filtra za pomocą miernika silnika.
• Wyłączanie systemu na podstawie sygnału z panelu alarmu przeciwpożarowego.
• Sterowanie przepustnicami powietrza nawiewanego i wywiewanego (zamawiane osobno).
• Sygnał alarmowy ze wskazaniem kodu błędu.
• Sterowanie chłodnicą (zamawiane osobno).

BYPASS

Jednostki KOMFORT EC SB ... (-E) S11 są wyposażone w 100% bypass do wentylacji letniej (chłodzenie powietrza chłodnym powietrzem z zewnątrz).

MONTAŻ

Jednostki można przymocować do ściany lub zamontować na podłodze za pomocą uchwytów montażowych.

Podczas montażu zapewnij swobodny dostęp do panelu serwisowego w celu wymiany filtra i serwisowania.

Dzięki uniwersalnej konstrukcji obudowy możliwy jest montaż zarówno z lewej, jak i z prawej strony. Wymaga to zamiany panelu serwisowego i tylnego.
