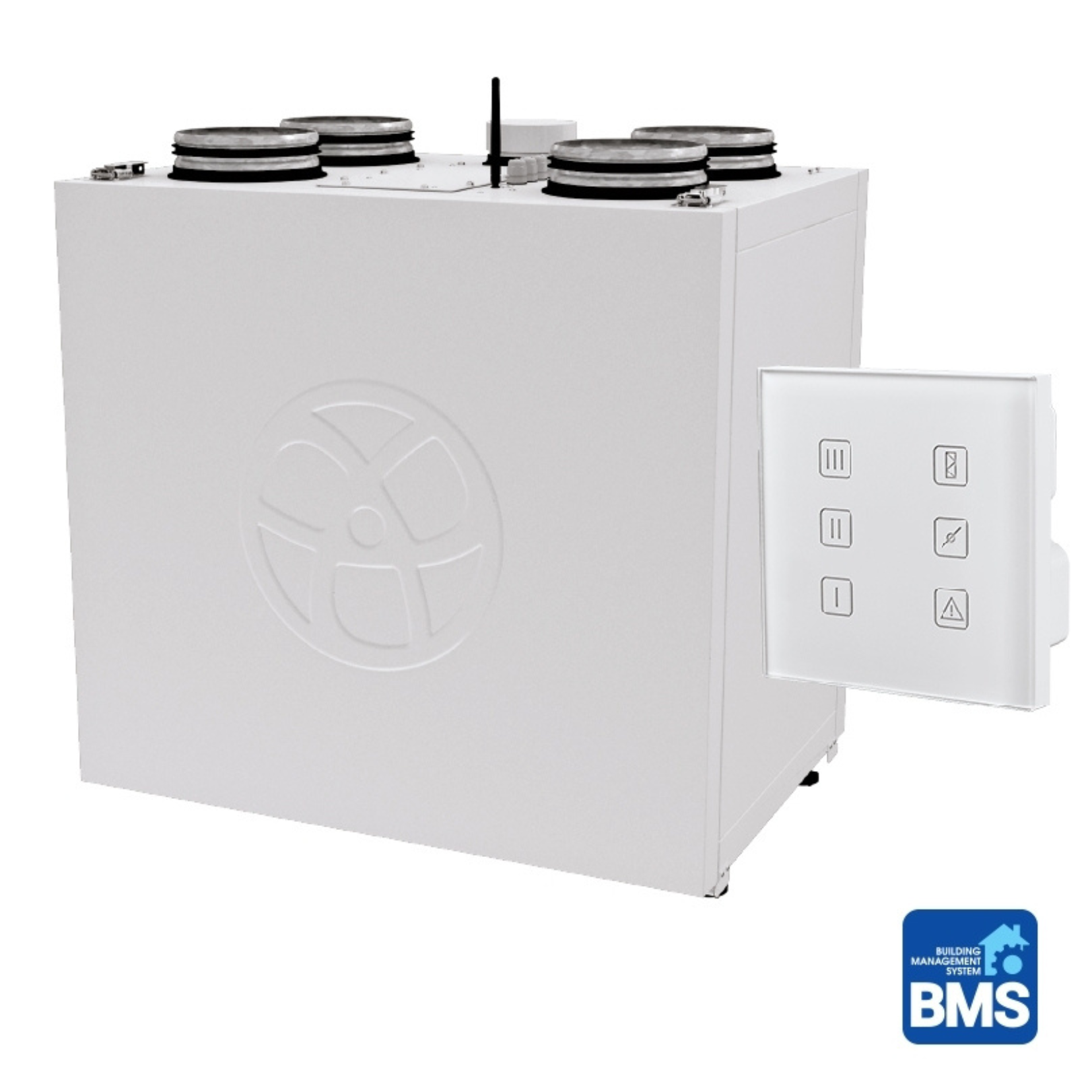

Rekuperator z odzyskiem ciepła 690m3/h, KOMFORT EC SB550 S22

Rekuperator z odzyskiem ciepła 690m3/h,
KOMFORT EC SB550 S22

Urządzenia wentylacyjne „KOMFORT EC SB550 S22” z odzyskiem ciepła skutecznie wentylują powietrze w mieszkaniach, domach, domkach letniskowych i innych pomieszczeniach. Odzysk ciepła zmniejsza straty ciepła podczas wentylacji w zimnych porach roku i zmniejsza obciążenie klimatyzatora w gorących porach roku.

• Maksymalny przepływ powietrza do 690 m³/h.
• Odzysk ciepła - od 84% do 92%

Wysokiej jakości regulowana wymiana powietrza zapewniająca utrzymanie najlepszego mikroklimatu wewnętrznego.

• Korpus wykonany jest ze stali pokrytej powłoką polimerową i ocieplony wełną mineralną, co zapewnia dobre właściwości termoizolacyjne i akustyczne.

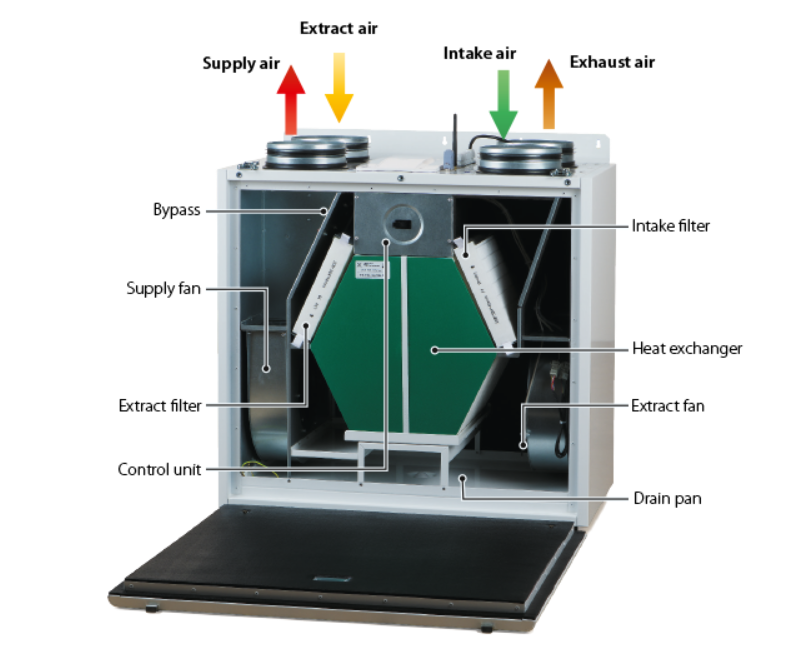

• Rekuperator z podłączeniem pionowym, z wymiennikiem krzyżowo-przeciwprądowym i funkcją „by-pass”.
• Przewidziano sterowanie nagrzewnicami elektrycznymi (powietrze nawiewane z zewnątrz i dodatkowo do lokalu), sterowanie przepustnicami oraz pracą urządzenia przed czujnikami wilgoci, CO2 i pożaru.
• Otwory nawiewne i wywiewne w centrali wyposażone są w gumowe uszczelki zapewniające szczelne połączenie z kanałami.
• Ekonomiczne i trwałe silniki EC charakteryzują się wysoką wydajnością, niskim poziomem hałasu i optymalną kontrolą prędkości w całym zakresie.
• Zaleca się montaż nagrzewnic elektrycznych powietrza nawiewanego w kanałach przed rekuperatorem. Nagrzewnicami elektrycznymi steruje rekuperator.
• W rekuperatorach zastosowano filtry powietrza nawiewanego G4+F7, które skutecznie usuwają kurz i inne drobne cząstki. W wentylatorze wyciągowym zastosowano również grube filtry G4. Filtry należy wymieniać regularnie. Z tego powodu prawie wszystkie centrale wentylacyjne są wyposażone w przydatną funkcję przypominania o konserwacji.

Dane techniczne

• Napięcie 230 V
• Częstotliwość 50/60 Hz
• Prąd 2,4 A
• Moc 350 W
• Maksymalny przepływ powietrza 692 m³/h
• Maksymalny przepływ powietrza 192 l/s
• Poziom ciśnienia akustycznego w odległości 3 m 38 dBА
• Temperatura transportowanego powietrza -25...+40 °С
• Izolacja 40 mm wełna mineralna mm
• Filtr wyciągowy G4 -
• Filtr nawiewny F7 (opcja: G4) -
• Sprawność odzysku ciepła 85...92 %
• Silnik EC tak -
• Typ wymiennika ciepła przeciwprądowy -
• Materiał wymiennika ciepła polistyren -
• Średnica podłączonego kanału powietrznego 200 mm
• Masa 82 kg
• Materiał obudowy stal powlekana polimerem -
• Klasa SEC A+
• Montaż montaż ścienny, montaż podłogowy -
• ErP 2016, 2018

STEROWANIE

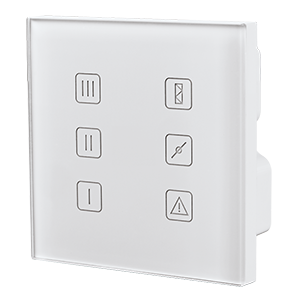

Jednostki zawierają zintegrowany system sterowania z panelem sterowania S11 montowanym na ścianie z wyświetlaczem LCD.

• Funkcje automatyki S11:
• Aktywowanie/dezaktywowanie jednostki.
• Ustawianie wymaganej prędkości wentylatora nawiewnego i wyciągowego do sterowania przepływem powietrza w jednostce. Każda prędkość jest indywidualnie regulowana podczas konfiguracji.
• Otwieranie/zamykanie przepustnicy obejściowej w celu wentylacji latem.
• Ustawianie i utrzymywanie temperatury powietrza w pomieszczeniu lub kanale.
• Włączanie/wyłączanie timera i regulacja działania timera.
• Ustawianie dziennego i tygodniowego harmonogramu pracy jednostki.
• Sterowanie pracą na podstawie informacji zwrotnej z czujnika wilgotności kanału FS1 (zamawianego osobno) lub z czujnika wilgotności w panelu sterowania.
• Sygnał zatkania filtra za pomocą miernika silnika.
• Wyłączanie systemu na podstawie sygnału z panelu alarmu przeciwpożarowego.
• Sterowanie przepustnicami powietrza nawiewanego i wywiewanego (zamawiane osobno).
• Sygnał alarmowy ze wskazaniem kodu błędu.
• Sterowanie chłodnicą (zamawiane osobno).
